효율성과 속도감의 상징으로 새롭게 탄생한 Genoa Saint George Bridge

디자인위원장 김남희

2018년 8월 14일 이탈리아 A10 고속도로 상의 모란디 교가 세찬 폭풍우에 갑작스럽게 무너지면서 43명의 사망자가 발생했다. 기존 교량의 철거와 동시에 새로운 교량의 건설이라는 작업을 병행하여 규모와 복잡성에 있어서 매우 까다로운 프로젝트였지만 2년만인 2020년 8월 4일 붕괴된 다리를 대신해서 새로운 교량 Genoa Saint George Bridge를 개통시켰다.

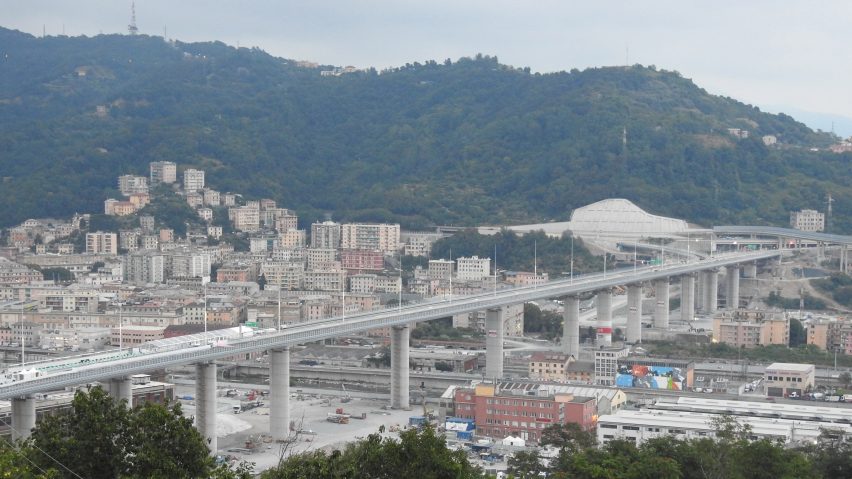

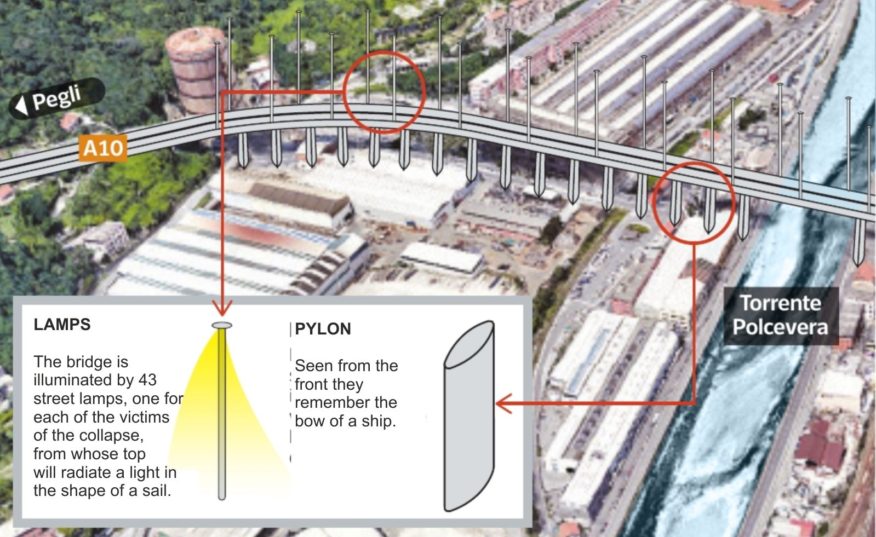

이 교량은 Genoa출신의 건축가인 Renzo Piano가 개념설계를 수행하였다. 폭 30.8m의 4차선 교량으로 총 길이가 1,067m인 장경간 교량이다. 교량의 붕괴라는 뼈아픈 기억을 이겨내야 하는 것인 만큼 구조적 안정성을 최상의 설계조건으로 설정하고 강합성 연속 거더, 콘크리트 교각, 스마트 장치 등을 총 동원하여 설계하였다. 일반적인 거더교 형식을 채택하여 미니멀리즘을 강조하여 세련되고 우아한 모습으로 지역의 자부심으로 모습을 드러냈다. Renzo Piano는 하늘에 떠 있는 배를 연상하여 40m에 달하는 높은 교각을 타원형 단면형상으로 하고 그 위에 유선형 단면의 데크를 놓은 것이다. 중앙부 3 경간의 4개의 교각들은 100m, 그 외 교각들은 50m 간격으로 18개의 교각을 배열하였다.

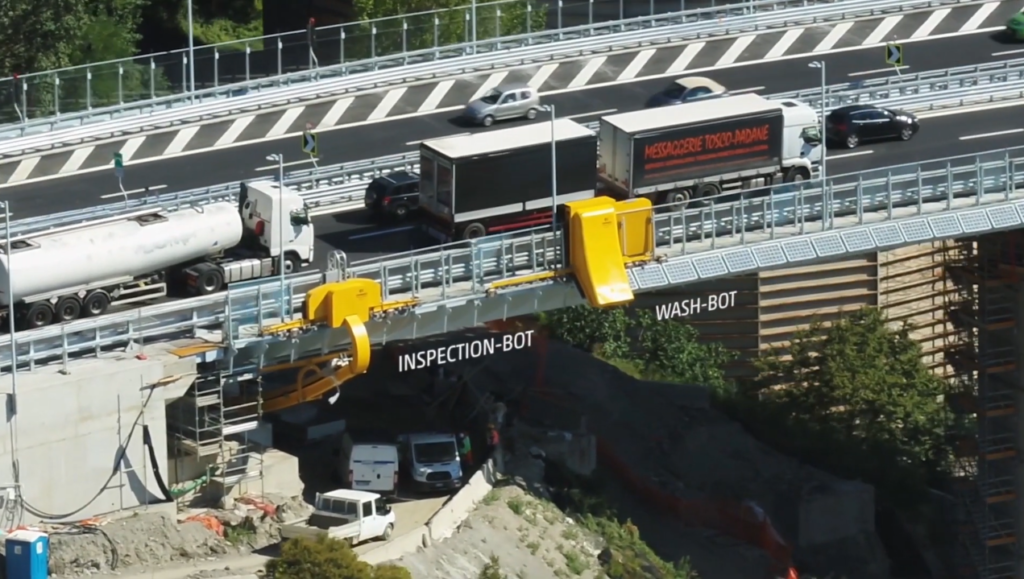

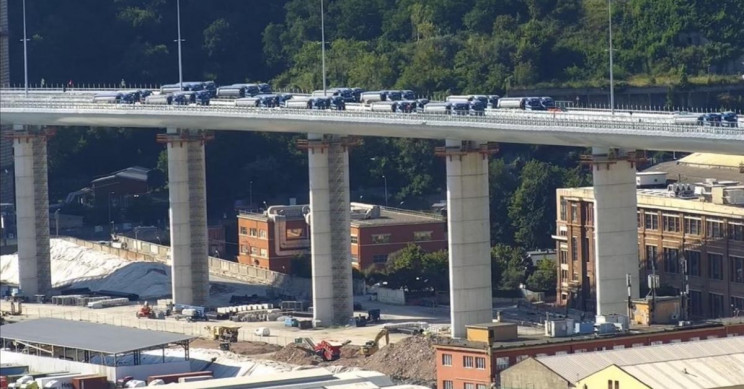

지난 교량붕괴와 같은 피해를 막기 위해서 지속적으로 교량을 모니터링할 수 있는 로봇 시스템을 설치하였다. 교량의 양측에 각각 2개씩의 로봇을 설치해서 교량 하부 표면 검사와 방풍벽 및 태양광 패널 청소를 자동화하였다. 또한, 56대의 트럭 (대략 27,560kN의 무게에 해당함)을 재하 시켜서 구조물의 견고함을 입증하기 위한 Sturdiness Test를 수행하였다. 이외에도 지속가능성의 일환으로 교량운영에 필요한 에너지 생성을 위해서 태양광 패널을 설치하였으며, 43명의 희생자들을 기념해서 43개의 조명을 밝히도록 했다.

프로젝트 개요

총 공사비 € 202 million(원화 2,670억원)

Concept and supervision: Renzo Piano
Technical project: Italferr
General contractor: Pergenova ScpA
Project & construction management and quality assurance: Rina Consulting SpA
Lighting consultants: iGuizzini
Client: Commissario ricostruzione Genova

출처

https://www.dezeen.com/2020/08/05/renzo-piano-genoa-san-giorgio-bridge-morandi-bridge

https://en.wikipedia.org/wiki/Genoa-Saint_George_Bridge

https://aasarchitecture.com/2018/09/the-first-images-of-the-renzo-piano-bridge-for-genoa.html

https://www.thestructuralengineer.info/news/new-genoa-bridge-near-completion-despite-the-convid-19-lockdown

https://www.jeccomposites.com/news/the-genoa-bridge-bots/
